全志A83T-D88
全志A83T-D88
D88板卡是采用的全志A83T八核2.0GHz方案,集成了多媒体解码、液晶驱动、HDMI、WIFI​...

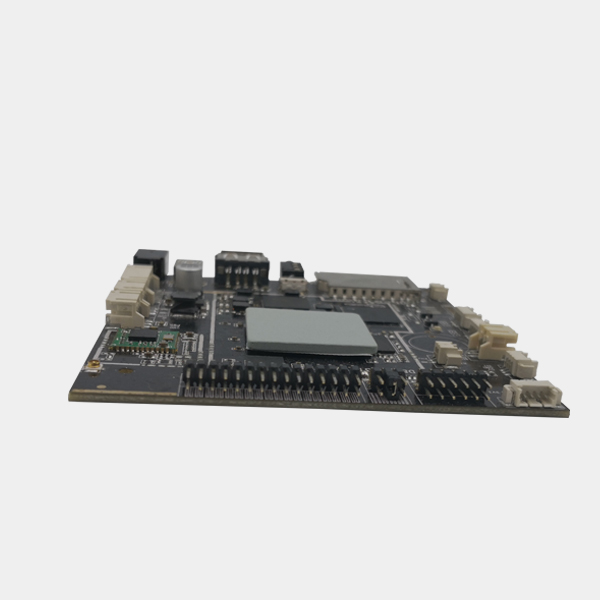

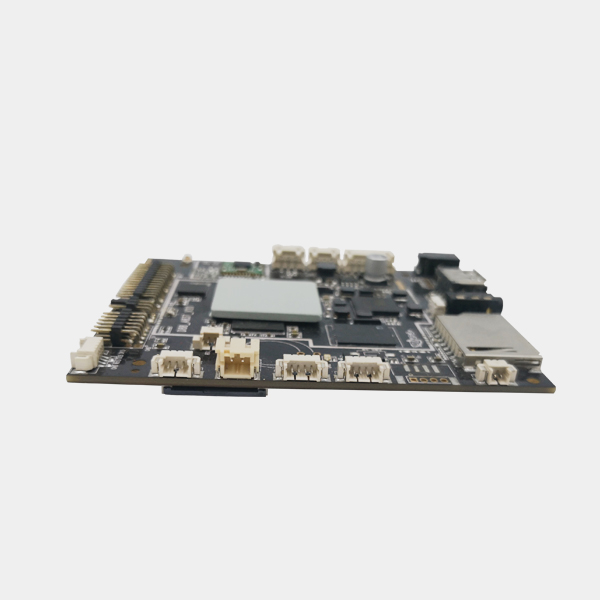

全志A83T-D88

 详情说明
Examples
产品概述:
1.1概述:

D88板卡是采用的全志A83T八核2.0GHz方案,集成了多媒体解码、液晶驱动、HDMI、WIFI、蓝牙、以太网、3G/4G于一体,支持绝大部分当前流行的视频及图片格式解码,支持HDMI视频输出,LVDS双8路接口,EDP接口等,可以驱动各种TFT LCD显示屏,大大简化整机系统设计,SD卡,稳定性更强,非常适合于广告机、收银机、数字标牌、车载等智能终端主板。

1.2特点:

◆集成USB/LVDS/EDP/HDMI /WIFI/BT/LAN于一体,简化整机设计,可插SD卡.

◆丰富的扩展接口.五个USB接口(三个插针,1个标准USB口,1个MINIUSB接口),两个可扩展串口,GPIO/ADC接口,可以满足市场上各种外设的要求.

◆高清晰度。最大支持1080P的解码和各种LVDS/EDP信号LCD显示屏.

◆功能齐全。支持横竖屏播放,视频分屏,滚动字幕,定时开关,USB数据导入等功能。

管理方便:人性化的播放列表制作软件,便于广告播放管理和控制。播放日志,方便了解播放情况。

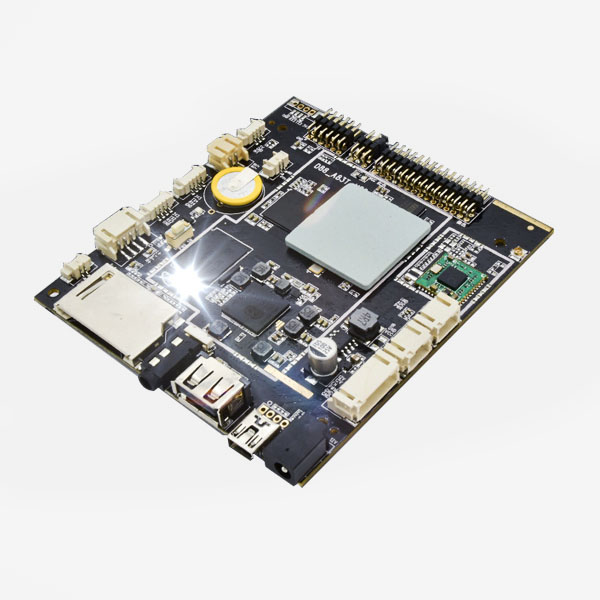

1.3主板外观及接口示意图:

基本功能列表:

主要硬件指标

CPU

全志A83T , 八核,主频2.0GHz

内存

1/2G(可选)

内置存储器

EMMC 8/16/32G(可选)

解码分辨率

最高支持4K

操作系统

Android 6.0

播放模式

支持循环、定时、插播等多种播放模式

网络支持

以太网、支持WiFi/蓝牙4.0、3G/4G

视频播放

支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等

图片格式

支持BMP、JPEG、PNG、GIF

USB2.0接口

5个USB接口

串口

2个串口插针

WIFI、BT

内置WIFI,BT4.0(可选)

SD卡

支持SD卡

LVDS输出

6/8位双路LVDS,可直接驱动50/60Hz液晶屏

HDMI

HDMI OUT,最大到1080P

音视频输出

支持立体声输出,板载D类3W/10W*2功放

RTC实时时钟

支持

定时开关机

支持

系统升级

支持本地SD,USB升级

PCB尺寸和接口布局:

3.1PCB尺寸图:

PCB:6 层板

尺寸:102.81mm*82.84mm, 板厚1.2mm

螺丝孔规格:∮2.6*3

3.2接口参数说明:

◆电源输入接口

采用12V的直流电源供电,允许从DC座系统供电,电源适配器的插头DC IN规格为D4.4,d1.65。在未接外设空负载情况下,12V直流电源需支持最小600mA电流。

◆LVDS PWR接口

请注意LVDS屏电源电压,勿接错,否则烧屏

序号 定义 描述
1

12V



2

5V



3

3V3



遥控接收接口

序号 定义 描述
1

VCC

3.3V

2

GND

地线

3

IR

遥控信号输入

◆背光控制接口

用于LVDS屏的背光控制,12V供电电流不大于1.5A,当使用19寸以上大屏或者屏背光的功率在20W以上的话时,背光供电请从其他电源板上取电,以免造成系统不稳定。背光使能电压为3V,如是其他电压,请加IO电平转换电路。

序号

定义 描述
1

VCC

12V输出

2

VCC

12V输出

3

BL-EN

背光使能控制

4

BL-ADJ

背光使能控制

5

GND

地线

6

GND

地线

◆LVDS接口

通用的LVDS接口定义,支持单/双,六/八位1080P LVDS屏。屏电压可以通过跳线帽进行选择,可选择支持3.3V/5V/12V屏电源供电。

为了避免烧板子和屏,请注意以下事项:

1.请确认屏规格书屏供电电压是否正确,板子相应电源是否可以满足屏工作最大电流。

2.请使用万用表确认跳线帽选择的电源是否正确。

序号 定义 描述
1

PVCC

液晶电源输出,+3.3v/+5V/ +12V可选

2
3
4

GND

地线

5
6
7

0-VN0

Pixel0 Negative Data (Odd)

8

0-VP0

Pixel0 Positive Data (Odd)

9

0-VN1

Pixel1 Negative Data (Odd)

10

0-VP1

Pixel1 Positive Data (Odd)

11

0-VN2

Pixel2 Negative Data (Odd)

12

0-VP2

Pixel2 Positive Data (Odd)

13

GND

地线

14

GND

地线

15

0-VNC

Positive Sampling Clock (Odd)

16

0-VPC

Positive Sampling Clock (Odd)

17

0-VN3

Pixel3 Negative Data (Odd)

18

0-VP3

Pixel3 Positive Data (Odd)

19

1-VN0

Pixel0 Negative Data (Even)

20

1-VP0

Pixel0 Positive Data (Even)

21

1-VN1

Pixel1 Negative Data (Even)

22

1-VP1

Pixel1 Positive Data (Even)

23

1-VN2

Pixel2 Negative Data (Even)

24

1-VP2

Pixel2 Positive Data (Even)

25

GND

地线

26

GND

地线

27

1-VNC

Negative Sampling Clock (Even)

28

1-VPC

Positive Sampling Clock (Even)

29

1-VN3

Pixel3 Negative Data (Even)

30

1-VP3

Pixel3 Positive Data (Even)

◆UART接口

板卡引出了三组普通双线串口,可支持市面上通用的串口设备,串口的电平为0V到3.3V。如果对接的串口的电平高于3.3V时,要有隔离电路或者电平转换电路,否则会烧坏主控和设备。

注意事项:

1.TTL串口电压是否匹配。不能直接接入MAX232,485设备。

2.TX,RX接法是否正确。

序号 定义 描述
4

GND

地线

3

UART- RX

RX

2

UART- TX

TX

1

VCC

3.3V输出

◆USB

板卡具有2个USB标准接口,5个内置的USB插针,用于外设扩展,默认为HOST,供电电流不大于500mA

序号 定义 描述
1

VDD

VDD

2
3
4

GND

地线

5

DP

DP

6

DM

DM

7

DP

DP

8

DM

DM

9

DP

DP

10

DM

DM

11

GND

地线

12

GND

地线

触摸屏接口

序号 定义 描述
1 GND



2 GND
3

RST


4

INT


5 GND
6

SCK


7

SDA


8

VCC


9

GND


10 GND

◆SPK接口

序号 定义 描述
1

OUTP-L


2

OUTN-L


3

OUTN-R


4

OUTP-R



◆12VIN

序号 定义 描述
1

12V


2

12V


3

GND


4

GND



◆HDMI排针接口

序号 定义

序号

定义

1

HTX2P

2 G1
3

HTX1P

4

HTX1N

5

HTX0P

6

HTX0N

7

 HTXCP

8

HTXCN

9

GND

10 GND
11

CEC

12

SCL

13

SDA

14

HPD

15

GND

16

VCC

●40pin MIPI LCD 接口

序号 定义

描述

1

1V8

1V8

2

VDD

LCD3.3V

3

VDD

LCD3.3V

4

GND

GND

5

LCD-RST

LCD-reset-pin

6

NC

NC

7 GND

GND

8

MIPI-TDN0

Negative MIPI differential data inputs

9

MIPI-TDP0

Positive   MIPI differential data inputs

10

GND

GND

11

MIPI-TDN1

Negative MIPI differential data inputs

12

MIPI-TDP1

Positive   MIPI differential data inputs

13

GND

GND

14

MIPI-TCN

Negative MIPI differential data inputs

15

MIPI-TCP

Positive   MIPI differential data inputs

16

GND

GND

17

MIPI-TDN2

Negative MIPI differential data inputs

18

MIPI-TDP2

Positive   MIPI differential data inputs

19

GND

GND

20

MIPI-TDN3

Negative MIPI differential data inputs

21

MIPI-TDN3

Positive   MIPI differential data inputs

22

GND

GND
23

NC

NC

24

NC

NC

25

GND

GND
26

LCD-BL-EN

LCD背光使能

27

LCD-PWM

LCD背光调节

28

NC

NC

29

NC

NC

30

GND

GND
31

VLED-


32

VLED-


33

NC

NC

34

NC

NC

35

VSN


36 NC

NC

37 NC

NC

38

VSP


39

LED+


40

LED+



◆EDP屏接口

序号 定义

描述

1

NC



2

GND



3

Lane1_N



4

Lane1_P



5

GND



6

Lane0_N



7

Lane0_P



8

GND



9

AUX_CH_P



10

AUX_CH_N



11

GND



12

VCC



13

VCC



14

NC


15

GND



16

GND



17

HPD



18

GND


19

GND



20

GND



21 GND
22

BL_EN


23

BL_PWM


24 NC
25 NC
26

BL_PWR


27

BL_PWR


28

BL_PWR


29

BL_PWR


30 NC

◆其它一些标准接口以及功能:

存储接口

TF卡

数据存储,最大支持32G

USB

HOST接口,支持数据存储,数据导入,USB鼠标键盘,摄像头,触摸屏等

HDMI接口

16PIN-2.0mm间距排针

支持HDMI数据输出,最大支持1080P

耳机接口

标准接口

3.5mm标准接口

电气性能:
项目 最小 典型 最大

电源电压

电压

--

12V

--

纹波

--

--

50mV

电源电压

电流

3A



电源电流(HDMI输出,未接其它外设)

工作电流

--



待机电流

--

--

--

USB供电电流

--

--

--

电源电流(LVDS)

3.3V工作电流



--

--

5V工作电流



--

--

12V工作电流



--

--

USB供电电流

--

--

--

总输出

电流

--



--

环境

相对湿度

--

--

--

工作温度

--

--

--

备注一:接LVDS屏时,需注意选择正确的背光工作电压3.3V, 5V, 12V,请用户不能将其应用于超出相应的最大电流的外设。

备注二:接LVDS屏时,板卡整体的工作电流和待机电流视所接的屏而定,上表未一一列出。

组装使用注意事项:

在组装使用过程中,请注意下面(且不限于)问题点。

一,裸板与外设短路问题。

二,在安装固定过程中,避免裸板因固定原因而造成变形问题。

三,安装LVDS屏时,注意屏电压,电流是否符合。注意屏座子第1脚方向问题。

四,安装LVDS屏时,注意屏背光电压,电流是否符合。屏背光的功率在20W以上的话,是否使用其他电源板供电。

五,外设(USB,IO .etc)安装时,注意外设IO电平和电流输出问题。

六,串口安装时, TX,RX接法是否正确。

七,输入电源是否接入在电源输入接口上,根据总外设评估,输入电源电压,电流等是否满足要求。杜绝为了方便操作从背光插座进行接入供电输入电源。
