D64板卡是采用的全志A64方案，集成了多媒体解码、液晶驱动、HDMI、WIFI、蓝牙、以太网、3G/4G于一体，支持绝大部分当前流行的视频及图片格式解码，支持HDMI视频输出,LVDS双8路接口,EDP接口等，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，SD卡，稳定性更强，非常适合于广告机、收银机、数字标牌、车载等智能终端主板。

1.2特点：

◆集成USB/LVDS/EDP/HDMI/WIFI/BT/3G/4G/LAN于一体，简化整机设计，可插TF卡.

◆丰富的扩展接口.五个USB接口(三个插针,1个标准USB口，1个MINIUSB接口),两个可扩展串口,GPIO/ADC接口，可以满足市场上各种外设的要求.

◆高清晰度。最大支持1080P的解码和各种LVDS/EDP信号LCD显示屏.

◆功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。

管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

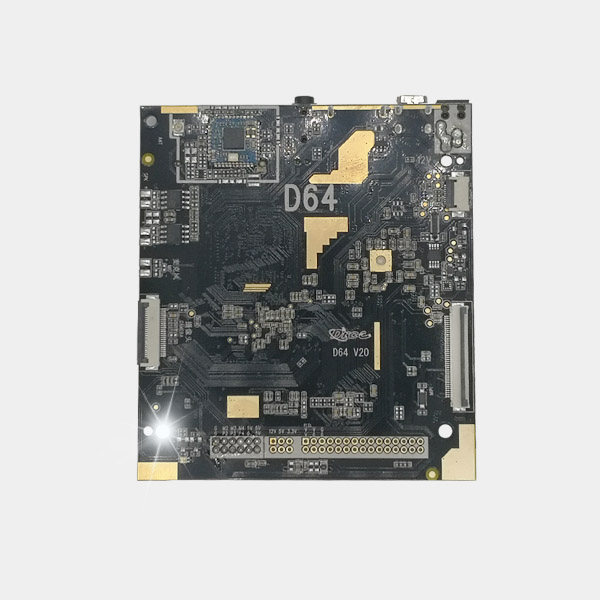

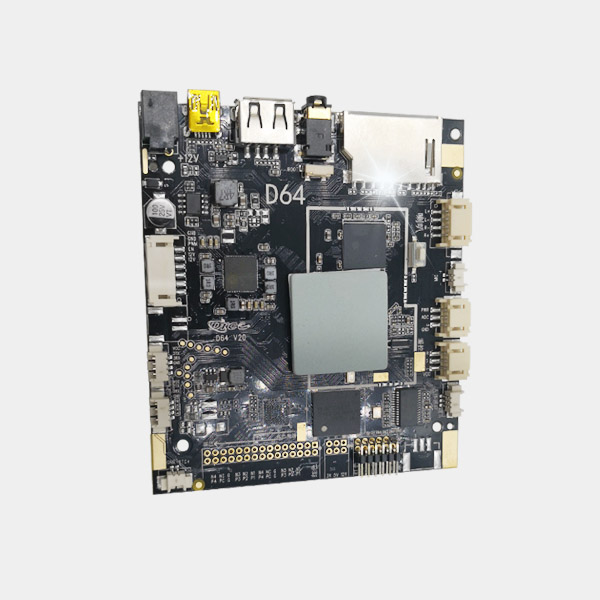

1.3主板外观及接口示意图：

​

​

3.1PCB尺寸图：

PCB：6 层板

尺寸：82.86mm*92.82mm, 板厚1.2mm

螺丝孔规格：∮2.6*3

3.2接口参数说明：

◆电源输入接口

采用12Ｖ的直流电源供电，允许从DC座系统供电，电源适配器的插头DC IN规格为Ｄ2.5，d1.65。在未接外设空负载情况下，12V直流电源需支持最小600mA电流。

◆LVDS PWR接口

请注意LVDS屏电源电压，勿接错，否则烧屏

◆IR&KEY$LED接口

◆背光控制接口

用于LVDS屏的背光控制，12V供电电流不大于1.5A，当使用19寸以上大屏或者屏背光的功率在20W以上的话时，背光供电请从其他电源板上取电，以免造成系统不稳定。背光使能电压为3V，如是其他电压，请加IO电平转换电路。

◆GPIO&I2C控制接口

用于给外设提供控制信号的输入/输出，电平为3.3V

◆LVDS接口

通用的LVDS接口定义，支持单/双，六/八位1080P LVDS屏。屏电压可以通过跳线帽进行选择，可选择支持3.3V/5V/12V屏电源供电。

为了避免烧板子和屏，请注意以下事项：

1.请确认屏规格书屏供电电压是否正确，板子相应电源是否可以满足屏工作最大电流。

2.请使用万用表确认跳线帽选择的电源是否正确。

◆UART接口

板卡引出了三组普通双线串口，可支持市面上通用的串口设备，串口的电平为0V到3.3V。如果对接的串口的电平高于3.3V时，要有隔离电路或者电平转换电路，否则会烧坏主控和设备。

注意事项：

1.TTL串口电压是否匹配。不能直接接入MAX232,485设备。

2.TX，RX接法是否正确。

◆USB排针

板卡具有1个USB排针，用于外设扩展，默认为HOST，供电电流不大于500mA，

◆触摸屏接口

◆SPK接口

◆RTC接口

●40pin MIPI LCD 接口

◆EDP屏接口

◆摄像头接口

◆其它一些标准接口以及功能:

备注一：接LVDS屏时，需注意选择正确的背光工作电压3.3V, 5V，请用户不能将其应用于超出相应的最大电流的外设。

备注二:接LVDS屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未一一列出。

在组装使用过程中，请注意下面（且不限于）问题点。

一，裸板与外设短路问题。

二，在安装固定过程中，避免裸板因固定原因而造成变形问题。

三，安装LVDS屏时，注意屏电压，电流是否符合。注意屏座子第1脚方向问题。

四，安装LVDS屏时，注意屏背光电压，电流是否符合。屏背光的功率在20W以上的话，是否使用其他电源板供电。

五，外设（USB，IO .etc）安装时，注意外设IO电平和电流输出问题。

六，串口安装时， TX,RX接法是否正确。

七，输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。杜绝为了方便操作从背光插座进行接入供电输入电源。
