1.1适用范围

T13是一款智能商显行业主板，采用成熟稳定方案，软硬件稳定，普遍适用于：条形屏、广告机、数字标牌、智能自助终端、智能零售终端、O2O智能设备等。

1.2产品概述

T13采用全志A40i Cortex-A7 四核CPU，搭载Android7.1系统，主频1.2GHz，性能突出，性价比高。GPU采用Mail 400 MP2，一流的图片和视频处理能力，是广告机、智能终端的最佳选择。

1.3 产品特点

♦ 高清晰度。最大支持1080P的解码和各种LVDS信号显示屏；

♦ 支持远程、TF卡、电脑等多种升级方式。

♦ TF卡/U盘配置屏参，即插即亮，完美支持各尺寸，各分辨率LVDS显示屏。

♦ 完美支持行业主流发布软件、行业应用软件，即装即用。

♦ 完美支持红外、光学、电容、电阻等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试。

♦ 高扩展度。3路USB和2路串口，完美支持主流USB/串口设备，打印机、刷卡器、密码键盘、指纹仪、摄像头、身份证识别、二维码扫描仪等，提供demon测试程序。

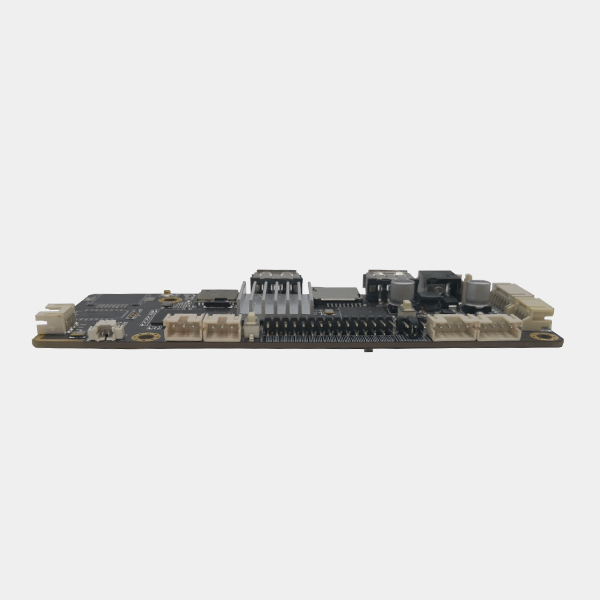

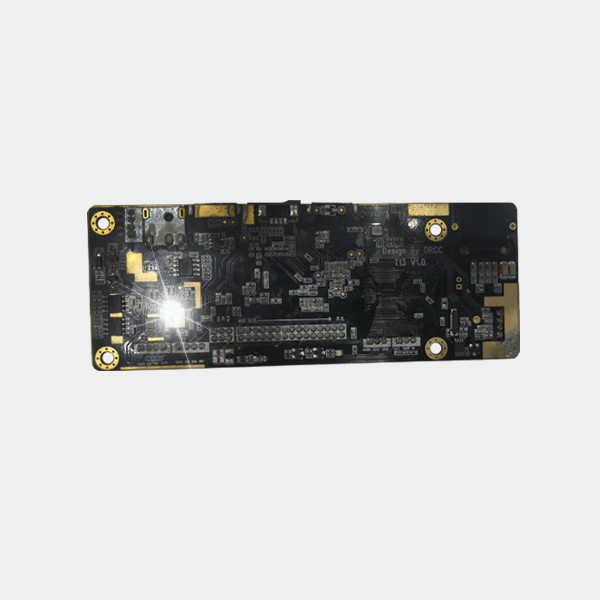

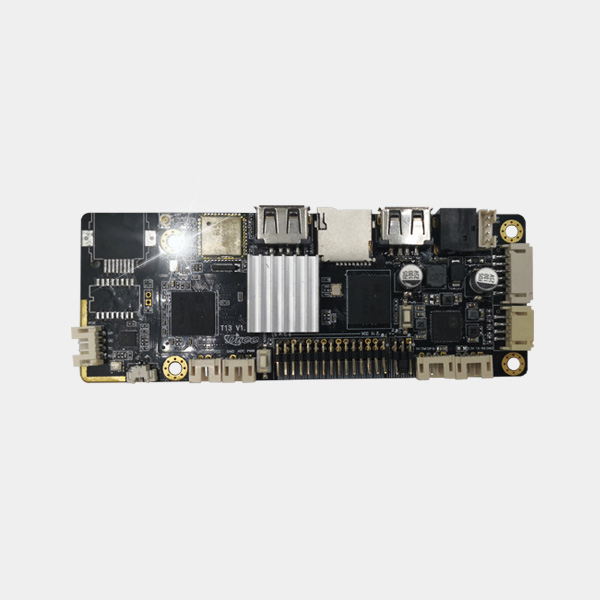

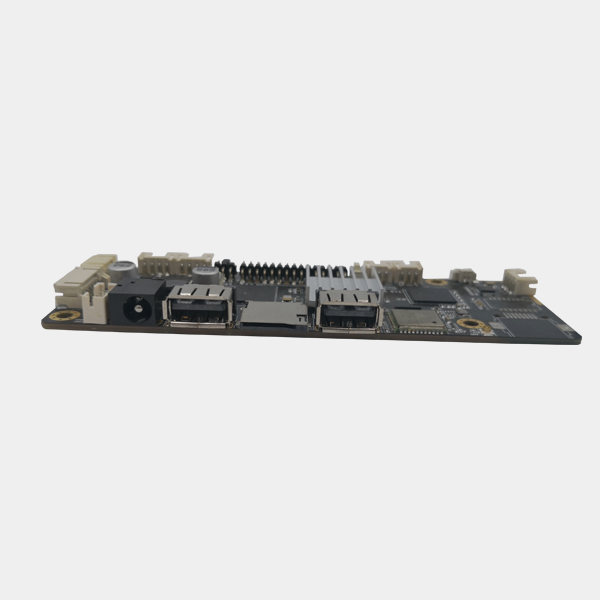

1.4 外观及接口示意图

​

​

PCB：6 层板

尺寸：45*120mm, 板厚

螺丝孔规格：∮3.2mm x 3

3.2 接口参数说明

标准LVDS插针接口：输出支持LCD 1080P@30fps

♦ 电源输入接口（DC;DC-IN）

采用12V的直流电源供电，只允许从DC座和电源插座给板卡系统供电。

电源适配器的插头DC规格为D5.0，DC-IN规格为D2.0。在未接外设空负载情况下，12V直流电源需支持最小600mA电流。

♦ BAT1 RTC电池接口

标准的2PIN 1.25间距，用于断电时给系统时钟供电。

♦ 遥控接收和指示灯接口（IR/LED）

♦ 背光控制接口(LCD-BL)

用于LVDS屏的背光控制，12V供电电流不大于1.5A，当使用19寸以上大屏或者屏背光的功率在20W以上时，背光供电请从其他电源板上取电，以免造成系统不稳定。背光使能电压为3.3V，如是其他电压，请加IO电平转换电路。此12V电源只能作为背光电源输出，千万不能作为电源输入供给系统。

♦ LVDS接口（LVDS）

通用的LVDS接口定义，支持单/双，六/八位1080P LVDS屏。屏电压可以通过以下跳线帽选择，可选择支持3.3V/5V/12V屏电源供电。
注意事项：为了避免烧板子和屏。

1、请确认屏规格书，屏供电电压是否正确，板子相应电源是否可以满足屏工作最大电流。

2、请使用万用表确认跳线帽选择的电源是否正确。

♦ 串口/GPIO口

2组普通串口， 可支持市面上通用的串口设备，串口的电平为0V到3.3V。如果对接的串口的电平高于3.3V时，要有隔离电路或者电平转换电路，否则会烧坏主控和设备。

注意事项：

1、串口电压是否匹配。不能直接接入MX232，485设备。

2、TX、RX接法是否正确

♦ USB（USB0;USB1;USB2）

两个USB标准接口，1个USB插座，用于外设扩展，默认为HOST,供电电流大于500mA。

♦ 音频接口1 输出（SPK）

可直接驱动喇叭 从内置功放芯片引出，支持双通道8R/3W喇叭，如果外接的喇叭比较小，请把音量调小，以免造成喇叭烧坏

♦ 按键接口（KEY）

♦ 其它一些接口及功能
