T10板卡是采用的全志A40i方案，集成了多媒体解码、液晶驱动、WIFI、蓝牙、以太网于一体，支持绝大部分当前流行的视频及图片格式解码，支持LVDS、RGB屏等，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，SD卡，稳定性更强，非常适合于广告机、收银机、数字标牌、车载等智能终端主板。
1.1适用范围
A4是一款智能商显行业主板，采用成熟方案，用料足实，软硬件稳定，普遍适用于：广告机、数字标牌、智能自助终端、智能零售终端、O2O智能设备等。
1.2产品概述
T10采用全志A40i Cortex-A7 四核CPU，搭载Android7.1系统，主频1.2GHz，性能突出，性价比高。GPU采用Mail 400 MP2，一流的图片和视频处理能力，是广告机、智能终端的最佳选择。
1.3 产品特点
♦ 高清晰度。最大支持1080P的解码和各种LVDS信号显示屏；
♦ 支持远程、TF卡、电脑等多种升级方式。
♦ TF卡/U盘配置屏参，即插即亮，完美支持各尺寸，各分辨率LVDS显示屏。
♦ 完美支持行业主流发布软件、行业应用软件，即装即用。
♦ 完美支持红外、光学、电容、电阻等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试。
♦ 高扩展度。6路USB和2路串口，完美支持主流USB/串口设备，打印机、刷卡器、密码键盘、指纹仪、摄像头、身份证识别、二维码扫描仪等，提供demon测试程序。

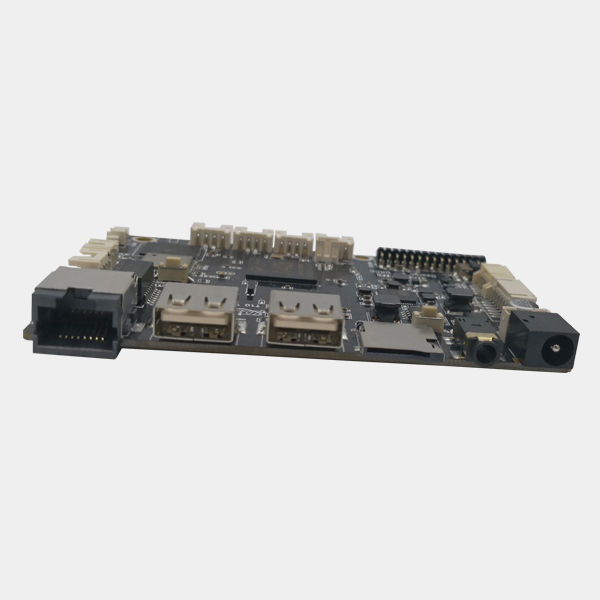

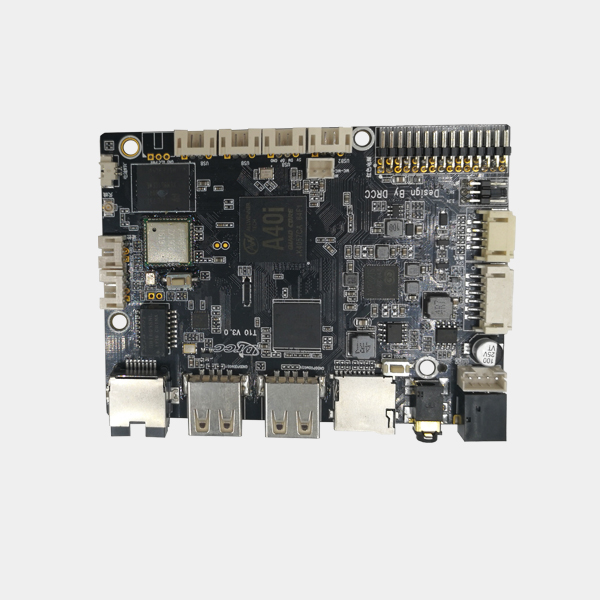

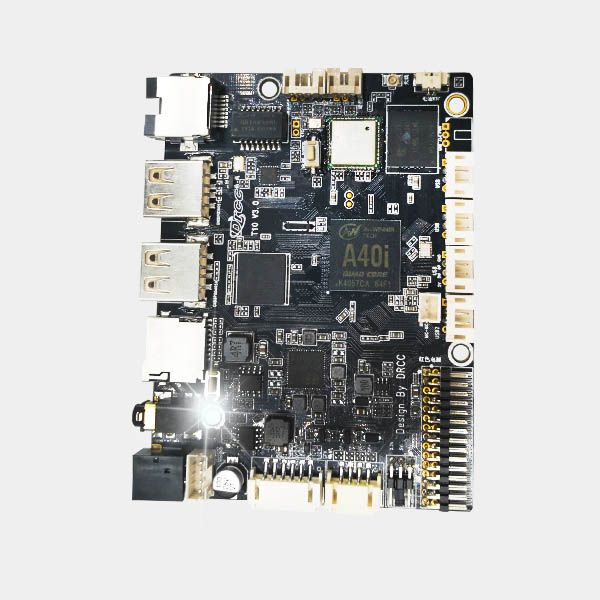

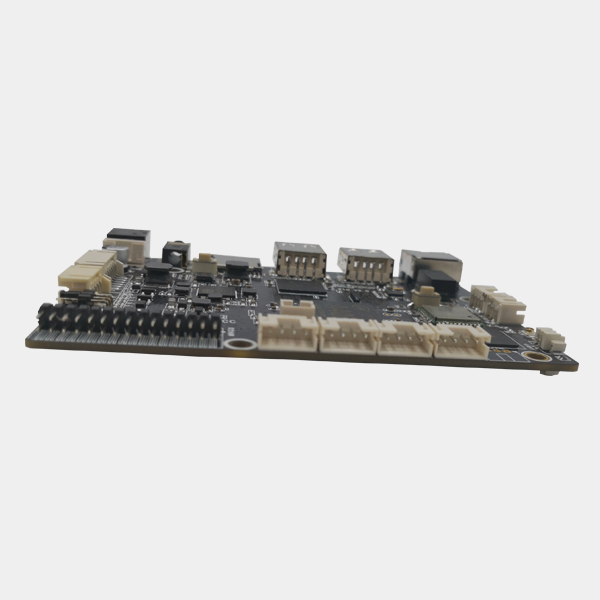

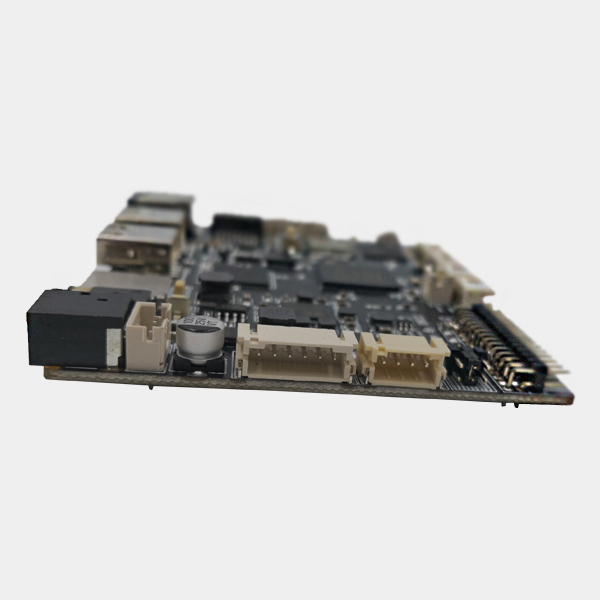

1.4 外观及接口示意图

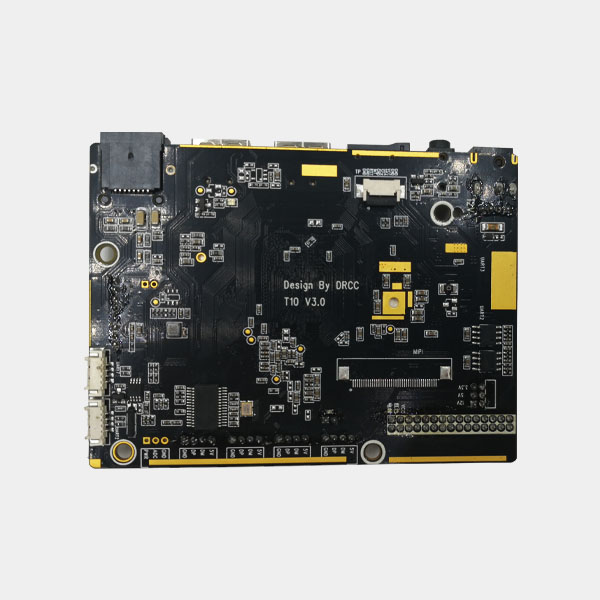

背面
主要硬件指标 |
|
CPU |
全志A40i，四核，主屏1.2GHz |
内存 |
1G/2G |
内置存储器 |
EMMC 8/16/32G(可选) |
解码分辨率 |
最高支持1080P |
操作系统 |
Android 7.1 |
播放模式 |
支持循环、定时、插播等多种播放模式 |
网络支持 |
以太网、支持WIFI(蓝牙可选)、无线外设扩展 |
视频播放 |
支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等 |
图片格式 |
支持BMP、JPEG、PNG、GIF |
USB2.0接口 |
2标准USB HOST接口（其中一组可选 OTG）、4个USB插座 |
串口 |
2个串口插座 |
以太网 |
1个，10M/100M自适应以太网 |
TF卡 |
TF卡 |
LVDS输出 |
1个，支持双通道LVDS，最大1080P@60fps |
音频输出 |
左右声道输出，内置双通道8R/6W功放 |
RTC实时时钟 |
支持 |
定时开关机 |
支持 |
系统升级 |
RTC实时时钟 |
PCB尺寸图
PCB：6 层板
尺寸：73.1*98.3mm, 板厚1.6mm
螺丝孔规格：∮3.2mm x 3
3.2 接口参数说明
输出支持LCD 1080P@30fps
♦电源输入接口（DC;DC-IN）
采用12V的直流电源供电，只允许从DC座和电源插座给板卡系统供电。
电源适配器的插头DC规格为D5.0，DC-IN规格为D2.54。在未接外设空负载情况下，12V直流电源需支持最小600mA电流。
♦BAT1 RTC电池接口
标准的2PIN 1.25间距，用于断电时给系统时钟供电。
♦遥控接收和指示灯接口（IR/LED）
♦背光控制接口(LCD-BL)
用于LVDS屏的背光控制，12V供电电流不大于1.5A，当使用19寸以上大屏或者屏背光的功率在20W以上时，背光供电请从其他电源板上取电，以免造成系统不稳定。背光使能电压为3.3V，如是其他电压，请加IO电平转换电路。此12V电源只能作为背光电源输出，千万不能作为电源输入供给系统。
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC |
电源 |
12V输出（最大电流2A） |
| 2 | VCC |
电源 |
12V输出（最大电流2A） |
| 3 | BL-EN |
输出 |
背光亮度控制 |
| 4 | BL-ADJ |
输出 |
背光亮度控制 |
| 5 | GND |
地线 | 地线 |
| 6 | GND |
地线 | 地线 |
LVDS接口（LVDS）
通用的LVDS接口定义，支持单/双，六/八位1080P LVDS屏。屏电压可以通过以下跳线帽选择，可选择支持3.3V/5V/12V屏电源供电。
注意事项：为了避免烧板子和屏。
1、请确认屏规格书，屏供电电压是否正确，板子相应电源是否可以满足屏工作最大电流。
2、请使用万用表确认跳线帽选择的电源是否正确。
♦串口/GPIO口
2组普通串口， 可支持市面上通用的串口设备，串口的电平为0V到3.3V。如果对接的串口的电平高于3.3V时，要有隔离电路或者电平转换电路，否则会烧坏主控和设备。
注意事项：
1、串口电压是否匹配。不能直接接入MX232，485设备。
2、TX、RX接法是否正确
♦USB（USB0;USB1;USB2;USB3;USB4）
两个USB标准接口，4个USB插座，用于外设扩展，默认为HOST,供电电流大于500mA。
| 序号 | 定义 | 属性 |
描述 |
| 1 | VCC |
电源 |
5V输出，最大电流500mA |
| 2 | DM |
输入/出 |
DM |
| 3 | DP |
输入/出 |
DP |
| 4 | GND |
输出 |
地线 |
♦ 音频接口1 输出（SPK）
可直接驱动喇叭 从内置功放芯片引出，支持双通道8R/3W喇叭，如果外接的喇叭比较小，请把音量调小，以免造成喇叭烧坏
| 序号 | 定义 | 属性 |
描述 |
| 1 | OUTL+ |
输出 |
音频输出左+ |
| 2 | OUTL- |
输出 |
音频输出左- |
| 3 | OUTR- |
输出 |
音频输出右- |
| 4 | OUTR+ |
输出 |
音频输出右+ |
♦ 音频接口2 输入(MIC)
MICIN1
| 序号 | 定义 | 属性 |
描述 |
| 1 | MIC |
输入 |
MIC输入 |
| 2 | AGND |
模拟地 |
模拟地 |
◆SPK接口
请以实际PCB板为准。
◆RTC接口
| 项目 | 最小 | 典型 | 最大 | |
电源电压 |
电压 |
9V |
|
12V |
纹波 |
-- |
-- |
50mV |
|
电源电流 (HDMI输出,未接其它外设)
|
工作电流 |
-- |
mA |
mA |
待机电流 (5V STB) |
-- |
mA |
-- |
|
USB供电电流 |
-- |
-- |
5V/500mA |
|
电源电流 (LVDS) |
工作电流 |
视屏而定 |
||
待机电流 |
||||
USB供电电流 |
-- | -- |
5V/500mA |
|
液晶屏供电电流 |
-- | -- | 3.3V/500mA |
|
1A(5V) |
||||
|
|
1A(12V) |
||
