全志A33-D16 V20
D16板卡是采用的全志A33方案，集成了多媒体解码、液晶驱动、WIFI、蓝牙、以太网于一体...

[上一个:暂无] [下一个:全志A40i-T10]

全志A33-D16 V20

详情说明

Examples

产品概述：

D16板卡是采用的全志A33方案，集成了多媒体解码、液晶驱动、WIFI、蓝牙、以太网于一体，支持绝大部分当前流行的视频及图片格式解码，支持LVDS、RGB屏等，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，SD卡，稳定性更强，非常适合于广告机、收银机、数字标牌、车载等智能终端主板。

产品特点：

◆集成USB/LVDS/WIFI/BT/LAN于一体，简化整机设计，可插SD卡.

◆丰富的扩展接口：5个USB接口(3个插针,1个标准USB口,1个MINIUSB),2个可扩展串口,GPIO/ADC接口，可以满足市场上各种外设的要求.

◆高清晰度：最大支持1080P的解码和各种LVDS信号LCD显示屏.

◆功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。

◆管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

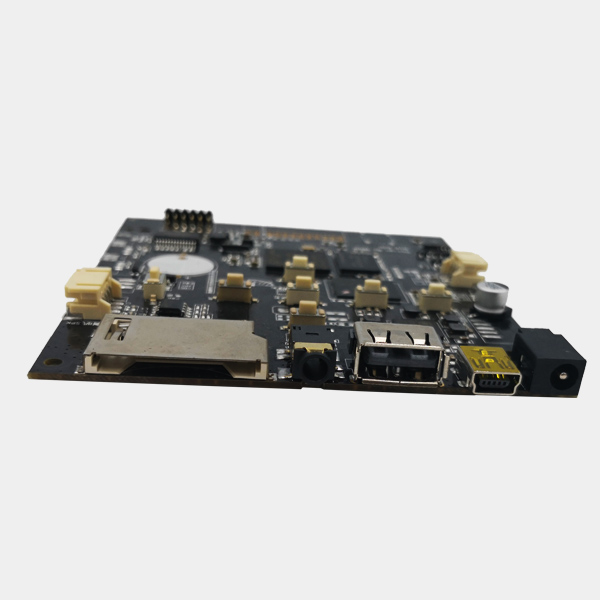

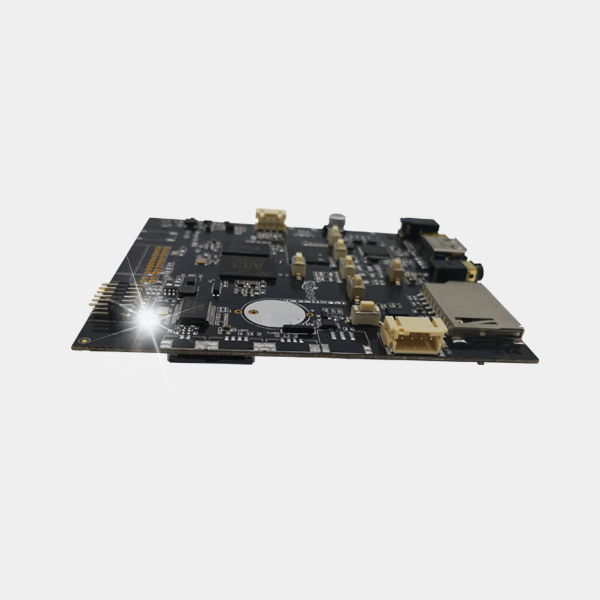

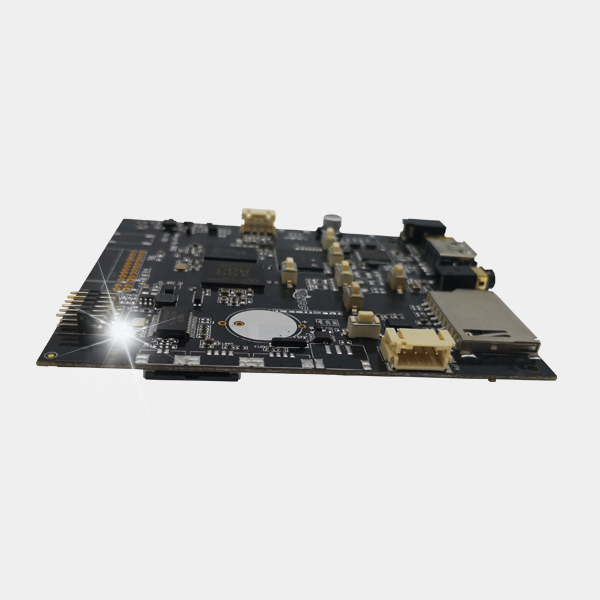

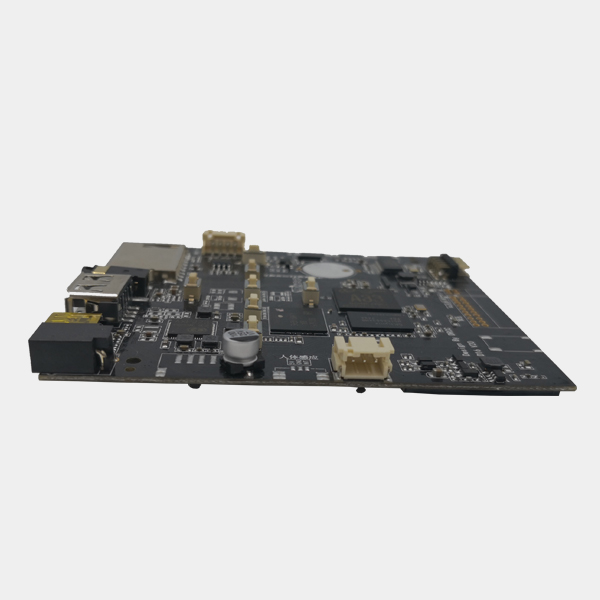

主板外观及接口示意图：

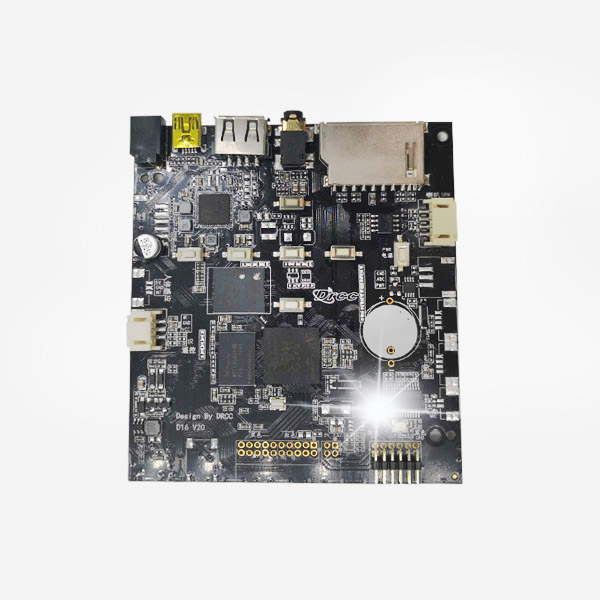

正面：

背面：

引脚功能

引脚功能：

主板硬件主要指标：

硬件主要指标
CPU	全志A33 , 四核，主频1.2GHz
内存	512M/1G(可选)
内置存储器	EMMC 8/16/32G(可选)
解码分辨率	最高支持1080P
操作系统	Android 4.4/6.0
播放模式	支持循环、定时、插播等多种播放模式
网络支持	以太网、支持WiFi/蓝牙4.0
视频播放	支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等
图片格式	支持BMP、JPEG、PNG、GIF
USB2.0接口	1个USB HOST,1个MINIUSB,1个USB扩展排针
串口	2个串口插针
WIFI、BT	内置WIFI，BT4.0（可选）
SD卡	支持SD卡
LVDS输出	40P FPC LVDS
音视频输出	支持立体声输出,板载D类3W*2功放
RTC实时时钟	支持
定时开关机	支持
系统升级	支持本地TF,USB升级

PCB尺寸和接口布局：

◆PCB尺寸图：

PCB：4 层板

尺寸：92.88mm*82.85mm, 板厚1.2m

螺丝孔规格：∮2.4*3

详细规格，请咨询厂家，以实际PCB板为主。

接口参数说明：

◆电源输入接口

采用5V的直流电源供电，允许从DC座系统供电，电源适配器的插头DC IN规格为Ｄ4.4，d1.65

◆遥控接收接口

序号	定义	描述
1	IR	遥控信号输入
2	GND	地线
3	VCC	3.3V

◆SE NSOR接口

用于给外设提供控制信号的输入/输出，电平为3.3V

序号	定义	描述
1	VCC	5V
2	GND	地线
3	INT	3.3V电平

◆UART接口

板卡引出了三组普通双线串口，可支持市面上通用的串口设备，串口的电平为0V到3.3V。如果对接的串口的电平高于3.3V时，要有隔离电路或者电平转换电路，否则会烧坏主控和设备。

注意事项：

1.TTL串口电压是否匹配。不能直接接入MAX232,485设备。

2.TX，RX接法是否正确。

序号	定义	描述
4	GND	地线
3	UART- RX	RX
2	UART- TX	TX
1	VCC	3.3V输出

◆USB

板卡具有2个USB标准接口，5个内置的USB插针，用于外设扩展，默认为HOST，供电电流不大于500mA

序号	定义	描述
1	VDD	5V
2	GND	地线
3	DP	DP
4	DM	DM
5	DP	DP
6	DM	DM
7	DP	DP
8	DM	DM
9	GND	地线
10	GND	地线

◆SPK接口

请以实际PCB板为准。

◆RTC接口

序号	定义	描述
1	VCC	3V3
2	GND

◆MIC接口

序号	定义	描述
1	MIC+
2	MIC-

◆RGB LCD接口

序号	定义	序号	定义
1	VLED+	26	G1
2	VLED+	27	G0
3	VLED-	28	R7
4	VLED-	29	R6
5	GND	30	R5
6	VCOM	31	R4
7	DVDD	32	R3
8	MODE	33	R2
9	DE	34	R1
10	VS	35	R0
11	HS	36	GND
12	B7	37	DCLK
13	B6	38	GND
14	B5	39	L/R
15	B4	40	U/D
16	B3	41	VGH
17	B2	42	VGL
18	B1	43	AVDD
19	B0	44	RESET
20	G7	45	NC
21	G6	46	VCOM
22	G5	47	DITHB
23	G4	48	GND
24	G3	49	>NC
25	G2	50	NC

●40pin MIPI LCD 接口

序号	定义	序号	定义
1	1V8	21	MIPI-TDN3
2	VDD	22	GND
3	VDD	23	NC
4	GND	24	NC
5	LCD-RST	25	GND
6	NC	26	LCD-BL-EN
7	GND	27	LCD-PWM
8	MIPI-TDN0	28	NC
9	MIPI-TDP0	29	NC
10	GND	30	GND
11	MIPI-TDN1	31	VLED-
12	MIPI-TDP1	32	VLED-
13	GND	33	NC
14	MIPI-TCN	34	NC
15	MIPI-TCP	35	VSN
16	GND	36	NC
17	MIPI-TDN2	37	NC
18	MIPI-TDP2	38	VSP
19	GND	39	LED+
20	MIPI-TDN3	40	LED+

◆LVDS屏接口

序号	定义	序号	定义
1	VCOM	21	RXIN3P
2	DVDD	22	GND
3	DVDD	23	NC
4	NC	24	NC
5	RESET	25	GND
6	STBYB	26	NC
7	GND	27	NC
8	RXIN0N	28	SELB
9	RXIN0P	29	AVDD
10	GND	30	GND
11	RXIN1N	31	LED-
12	RXIN1P	32	LED-
13	GND	33	L/R
14	RXIN2N	34	U/D
15	RXIN2P	35	VGL
16	GND	36	NC
17	CLK1INN	37	NC
18	CLK1INP	38	VGH
19	GND	39	VLED+
20	RXIN3N	40	VLED+

◆MIC接口

存储接口	SD卡	数据存储
存储接口	USB	HOST接口,支持数据存储,数据导入,USB鼠标键盘,摄像头,触摸屏等
耳机接口	标准接口	3.5mm标准接口

电气性能：

项目		最小	典型	最大
电源电压	电压	--	12V	--
电源电压	纹波	--	--	50mV
电源电压	电流	3A
电源电流(HDMI输出,未接其它外设)	工作电流	--
	待机电流	--	--	--
	USB供电电流	--	--	--
电源电流(LVDS)	3.3V工作电流		--	--
	5V工作电流		--	--
	12V工作电流		--	--
	USB供电电流	--	--	--
总输出	电流	--		--
环境	相对湿度	--	--	--
环境	工作温度	--	--	--

备注一：接LVDS屏时，需注意选择正确的背光工作电压3.3V, 5V，请用户不能将其应用于超出相应的最大电流的外设。

备注二:接LVDS屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未一一列出。

组装使用注意事项：

在组装使用过程中，请注意下面（且不限于）问题点。

一，裸板与外设短路问题。

二，在安装固定过程中，避免裸板因固定原因而造成变形问题。

三，安装LVDS屏时，注意屏电压，电流是否符合。注意屏座子第1脚方向问题。

四，安装LVDS屏时，注意屏背光电压，电流是否符合。屏背光的功率在20W以上的话，是否使用其他电源板供电。

五，外设（USB，IO .etc）安装时，注意外设IO电平和电流输出问题。

六，串口安装时， TX,RX接法是否正确。

七，输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。杜绝为了方便操作从背光插座进行接入供电输入电源。
