全志A83T-Q588
全志A83T-Q588
Q588板卡是采用的全志A83T方案，集成了多媒体解码、液晶驱动、HDMI、WIFI...

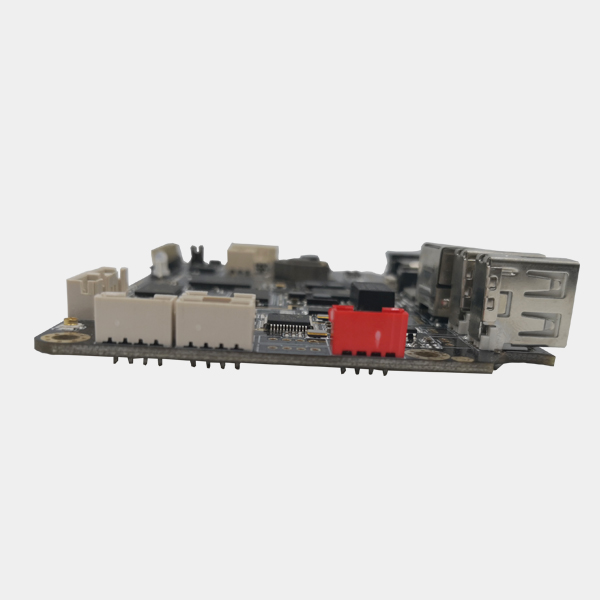

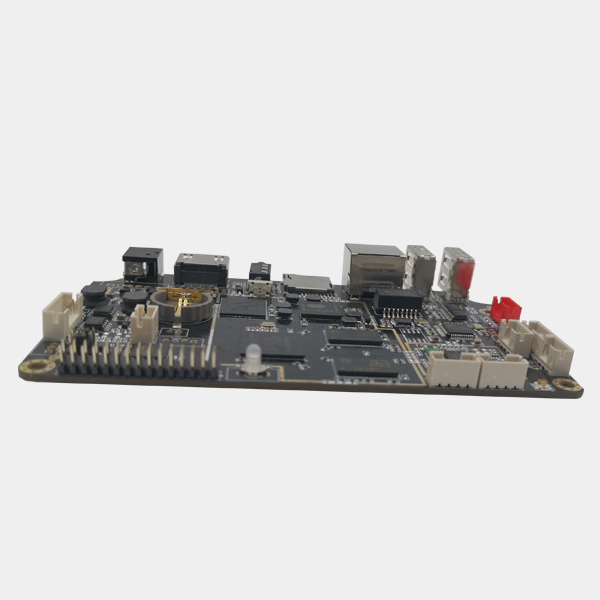

全志A83T-Q588

 详情说明
Examples
产品概述：
1.1概述：

Q588板卡是采用的全志A83T方案，集成了多媒体解码、液晶驱动、HDMI、WIFI、蓝牙、以太网、3G/4G于一体，支持当前流行的视频及图片格式解码，支持HDMI高清视频输出，LVDS双8路接口，EDP接口等，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，TF卡，稳定性更强，非常适合于广告机、收银机、数字标牌、车载等智能终端主板。

1.2特点：

◆集成USB/LVDS/EDP/HDMI /WIFI/BT/LAN于一体，简化整机设计，可插TF卡.

◆丰富的扩展接口.七个USB接口(五个插针,两个标准USB口),三个可扩展串口,GPIO/ADC接口，可以满足市场上各种外设的要求.

◆高清晰度。最大支持4K的解码和各种LVDS/EDP信号LCD显示屏.

◆功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。

管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

1.3主板外观及接口示意图：

​

正面
​

背面
​

引脚功能
基本功能列表：

主要硬件指标

CPU

全志A83T , 八核，主频2GHz

内存

1/2G(可选)

内置存储器

EMMC 8/16/32G(可选)

解码分辨率

最高支持4K

操作系统

Android 6.0

播放模式

支持循环、定时、插播等多种播放模式

网络支持

以太网、支持WiFi/蓝牙4.0、3G/4G

视频播放

支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等

图片格式

支持BMP、JPEG、PNG、GIF

USB2.0接口

2个USB HOST,5个USB插座

串口

3个串口插针,包含一个四线串口

WIFI、BT

内置WIFI，BT4.0（可选）

TF卡

支持TF卡

LVDS输出

6/8位双路LVDS，可直接驱动50/60Hz液晶屏

HDMI

HDMI OUT,最大到1080P

音视频输出

支持立体声输出,板载D类3W/10W*2功放

RTC实时时钟

支持

定时开关机

支持
系统升级

支持本地TF,USB升级
PCB尺寸和接口布局：

3.1PCB尺寸图：

PCB：6 层板

尺寸：123.76mm*87.72mm, 板厚1.6mm

螺丝孔规格：∮3.2*4

3.2接口参数说明：

◆电源输入接口

采用12Ｖ的直流电源供电，允许从DC座系统供电，电源适配器的插头DC IN规格为Ｄ6.0，d2.0。在未接外设空负载情况下，12V直流电源需支持最小600mA电流。

◆LVDS PWR接口

请注意LVDS屏电源电压，勿接错，否则烧屏

序号 定义 描述
1

12V


2

5V


3

3V3



◆遥控接收接口

序号 定义 描述
1

VCC

3.3V
2

GND

地线
3

IR

遥控信号输入

◆背光控制接口

用于LVDS屏的背光控制，12V供电电流不大于1.5A，当使用19寸以上大屏或者屏背光的功率在20W以上的话时，背光供电请从其他电源板上取电，以免造成系统不稳定。背光使能电压为3V，如是其他电压，请加IO电平转换电路。

序号

 定义 描述
1

VCC

12V输出
2

VCC

12V输出
3

BL-EN

背光使能控制
4

BL-ADJ

背光使能控制

5

GND

地线

6

GND

地线

◆LVDS接口

通用的LVDS接口定义，支持单/双，六/八位1080P LVDS屏。屏电压可以通过跳线帽进行选择，可选择支持3.3V/5V/12V屏电源供电。

为了避免烧板子和屏，请注意以下事项：

1.请确认屏规格书屏供电电压是否正确，板子相应电源是否可以满足屏工作最大电流。

2.请使用万用表确认跳线帽选择的电源是否正确。

序号 定义 描述
1

PVCC

液晶电源输出，+3.3v/+5V/ +12V可选
2
3
4

GND

地线
5
6
7

0-VN0

Pixel0 Negative Data (Odd)
8

0-VP0

Pixel0 Positive Data (Odd)
9

0-VN1

Pixel1 Negative Data (Odd)
10

0-VP1

Pixel1 Positive Data (Odd)
11

0-VN2

Pixel2 Negative Data (Odd)
12

0-VP2

Pixel2 Positive Data (Odd)
13

GND

地线
14

GND

地线
15

0-VNC

Positive Sampling Clock (Odd)
16

0-VPC

Positive Sampling Clock (Odd)
17

0-VN3

Pixel3 Negative Data (Odd)
18

0-VP3

Pixel3 Positive Data (Odd)
19

1-VN0

Pixel0 Negative Data (Even)
20

1-VP0

Pixel0 Positive Data (Even)
21

1-VN1

Pixel1 Negative Data (Even)
22

1-VP1

Pixel1 Positive Data (Even)
23

1-VN2

Pixel2 Negative Data (Even)
24

1-VP2

Pixel2 Positive Data (Even)
25

GND

地线
26

GND

地线
27

1-VNC

Negative Sampling Clock (Even)
28

1-VPC

Positive Sampling Clock (Even)
29

1-VN3

Pixel3 Negative Data (Even)
30

1-VP3

Pixel3 Positive Data (Even)

◆UART接口

板卡引出了三组普通双线串口，可支持市面上通用的串口设备，串口的电平为0V到3.3V。如果对接的串口的电平高于3.3V时，要有隔离电路或者电平转换电路，否则会烧坏主控和设备。

注意事项：

1.TTL串口电压是否匹配。不能直接接入MAX232,485设备。

主板用到的串口：UART2（/dev/ttyS2），UART3（/dev/ttyS3），UART4（/dev/ttyS4）

2.TX，RX接法是否正确。

序号 定义 描述
6

RTS

 RTS
5

CTS

CTS
4

GND

地线
3

UART- RX

RX
2

UART- TX

TX
1

VCC

3.3V输出

◆USB

板卡具有2个USB标准接口，5个内置的USB插针，用于外设扩展，默认为HOST，供电电流不大于500mA

序号 定义 描述
4

VDD

5V输出
3

DM

DM
2

DP

DP
1

GND

地线

◆触摸屏接口

序号 定义 描述
1 GND


2 GND
3

RST


4

INT


5 GND
6

SCK


7

SDA


8

VCC


9

GND


10 GND

序号

定义

描述
1

VCC


2

SCK


3

SDA


4

INT


5

RST


6

GND



◆SPK接口

序号 定义 描述
1

OUTP-L


2

OUTN-L


3

OUTN-R


4

OUTP-R



◆电源开关接口

序号 定义 描述
1

SW1

外接电源开关
2

SW2

外接电源开关

◆12VIN

序号 定义 描述
1

12V


2

12V


3

GND


4

GND


5 STB-5V
6

STB-CTR



◆HDMI排针接口

序号 定义

序号

定义
1

HTX2P

 2

HTX2N
3

HTX1P

 4

HTX1N
5

HTX0P

 6

HTX0N
7

 HTXCP

 8

HTXCN
9

GND

 10 GND
11

CEC

 12

SCL
13

SDA

 14

HPD
15

GND

 16

VCC

●40pin MIPI LCD 接口

序号 定义

描述
1

1V8

1V8
2

VDD

LCD3.3V
3

VDD

LCD3.3V
4

GND

GND
5

LCD-RST

LCD-reset-pin
6

NC

NC
7 GND

GND
8

MIPI-TDN0

Negative MIPI differential data inputs
9

MIPI-TDP0

Positive   MIPI differential data inputs
10

GND

GND
11

MIPI-TDN1

Negative MIPI differential data inputs
12

MIPI-TDP1

Positive   MIPI differential data inputs
13

GND

GND
14

MIPI-TCN

Negative MIPI differential data inputs
15

MIPI-TCP

Positive   MIPI differential data inputs
16

GND

GND
17

MIPI-TDN2

Negative MIPI differential data inputs
18

MIPI-TDP2

Positive   MIPI differential data inputs
19

GND

GND
20

MIPI-TDN3

Negative MIPI differential data inputs
21

MIPI-TDN3

Positive   MIPI differential data inputs
22

GND

 GND
23

NC

NC
24

NC

NC
25

GND

 GND
26

LCD-BL-EN

LCD背光使能
27

LCD-PWM

LCD背光调节
28

NC

NC
29

NC

NC
30

GND

 GND
31

VLED-


32

VLED-


33

NC

NC
34

NC

NC
35

VSN


36 NC

NC
37 NC

NC
38

VSP


39

LED+


40

LED+



◆其它一些标准接口以及功能:

存储接口

TF卡

数据存储,最大支持32G

USB

HOST接口,支持数据存储,数据导入,USB鼠标键盘,摄像头,触摸屏等

HDMI接口

16PIN-2.0mm间距排针

支持HDMI数据输出,最大支持1080P

耳机接口

标准接口

3.5mm标准接口
◆电气性能：
项目 最小 典型 最大

电源电压

电压

--

12V

--

纹波

--

--

50mV

电源电压

电流

3A



电源电流(HDMI输出,未接其它外设)

工作电流

--



待机电流

--

--

--
USB供电电流

--

--

--

电源电流(LVDS)

3.3V工作电流



--

--

5V工作电流



--

--

12V工作电流



--

--

USB供电电流

--

--

--

总输出

电流

--



--

环境

相对湿度

--

--

--

工作温度

--

--

--

备注一：接LVDS屏时，需注意选择正确的背光工作电压3.3V, 5V, 12V，请用户不能将其应用于超出相应的最大电流的外设。

备注二:接LVDS屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未一一列出。

组装使用注意事项：

在组装使用过程中，请注意下面（且不限于）问题点。

一，裸板与外设短路问题。

二，在安装固定过程中，避免裸板因固定原因而造成变形问题。

三，安装LVDS屏时，注意屏电压，电流是否符合。注意屏座子第1脚方向问题。

四，安装LVDS屏时，注意屏背光电压，电流是否符合。屏背光的功率在20W以上的话，是否使用其他电源板供电。

五，外设（USB，IO .etc）安装时，注意外设IO电平和电流输出问题。

六，串口安装时， TX,RX接法是否正确。

七，输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。杜绝为了方便操作从背光插座进行接入供电输入电源。
